Ghidul Esențial pentru Siguranță și Conformitate
Într-un mediu logistic modern, stivuitoarele alimentate electric sunt coloana vertebrală a operațiunilor. Aceste utilaje de mare capacitate folosesc adesea baterii plumb-acid de 80V, surse puternice de energie care necesită un management strict, în special în timpul procesului de încărcare.
De Ce Este Ventilația Vitală pentru Bateriile de 80V? Un Risc Amplificat în Aplicațiile de Mare Putere
În inima operațiunilor de logistică și depozitare, stivuitoarele electrice de mare tonaj depind de puterea robustă a bateriilor plumb-acid de 80V. Deși aceste baterii sunt soluții eficiente pentru a susține ciclurile de lucru intense și sarcinile grele, ele introduc un risc de siguranță critic în timpul reîncărcării: eliberarea hidrogenului gazos. Înțelegerea acestui fenomen și a modului în care este amplificat de tensiunea de 80V este esențială pentru orice manager de depozit sau specialist în mentenanță.
Fenomenul Degajării Hidrogenului: Electroliza Inevitabilă
Bateriile plumb-acid funcționează printr-o reacție chimică reversibilă. Totuși, în faza finală a ciclului de încărcare – cunoscută sub numele de încărcare de egalizare sau supra-sarcină – o parte din energia electrică nu mai este stocată chimic, ci este folosită pentru a descompune apa din electrolit (acid sulfuric diluat). Acest proces, numit electroliză, eliberează doi compuși gazoși: oxigenul (O₂) și hidrogenul (H₂).
Hidrogenul este un gaz extrem de periculos: este inodor, incolor, și cel mai ușor element, ceea ce înseamnă că se ridică imediat și se acumulează rapid sub tavanul camerei de încărcare.
Riscul Exploziei: Limita Inferioară de Explozie (LIE)
Pericolul major al hidrogenului rezidă în capacitatea sa de a forma un amestec exploziv cu aerul la o concentrație foarte scăzută. Limita Inferioară de Explozie (LIE) a hidrogenului este de doar 4% din volumul de aer. Dacă concentrația de hidrogen în camera de încărcare atinge sau depășește acest prag, orice sursă mică de aprindere – o scânteie provenită de la un încărcător defect, o conexiune imperfectă a bateriei, un întrerupător electric sau chiar o descărcare statică de la hainele personalului – poate declanșa o explozie violentă.
De Ce Bateriile de 80V Amplifică Riscul?
Tensiunea nominală a unei baterii este direct proporțională cu numărul de celule înseriate. O baterie de 80V este compusă, de regulă, din 40 de celule de 2V conectate în serie. Această tensiune mai mare amplifică riscul din două motive principale:
Volum Mare de Gaz: Un sistem de 80V, destinat stivuitoarelor de mare capacitate, presupune o baterie cu o capacitate totală (Ah) mare. În timpul încărcării de egalizare, un număr mare de celule eliberează hidrogen simultan. Acest lucru duce la o rată de degajare a gazului semnificativ mai mare și mai rapidă comparativ cu bateriile de 24V sau 48V.
Sursa de Curent Mărită: Echipamentele de 80V necesită curenți mari pentru a funcționa și, implicit, încărcătoare capabile să livreze curenți mari. O defecțiune electrică sau o conexiune slăbită în sistemul de 80V poate genera scântei cu energie mai mare, crescând probabilitatea de aprindere a hidrogenului.
Rolul Vital al Ventilației Mecanice Forțate
Obiectivul principal al ventilației mecanice forțate nu este doar de a scoate hidrogenul, ci de a-l dilua continuu.
Marja de Siguranță: Standardele de siguranță impun ca sistemul de ventilație să fie proiectat pentru a menține concentrația de hidrogen în orice moment sub 1% din volumul de aer – de patru ori mai mică decât LIE. Această marjă oferă timp de reacție în cazul unei defecțiuni a sistemului sau a unei eliberări neașteptate.
Schimbul Constant de Aer: Ventilația trebuie să asigure un debit de aer proaspăt suficient pentru a evacua volumul calculat de hidrogen. Acest lucru se traduce prin cerințe stricte privind numărul de schimburi de aer pe oră (ACH), care trebuie să fie ridicat (adesea 6-8 ACH) și neîntrerupt în timpul încărcării.
În concluzie, în cazul bateriilor de 80V, ventilația nu este un accesoriu, ci un sistem de siguranță activ. Neglijarea ei transformă o zonă de încărcare într-un pericol de explozie, punând în risc major viața angajaților și integritatea întregii proprietăți. Proiectarea corectă, care include poziționarea la tavan a evacuării, admisia la podea și echipamentele antiexplozive (ATEX), este singura modalitate de a asigura un mediu de lucru sigur și conform cu rigorile legale.
Cerințe Cheie de Proiectare a Camerei de Încărcare: Respectarea Standardelor Critice
Proiectarea unei camere sigure și conforme pentru încărcarea bateriilor plumb-acid de 80V nu este doar o recomandare, ci o necesitate legală dictată de riscul ridicat de explozie a hidrogenului. Tensiunea mare (80V) implică un volum crescut de gaz degajat, forțând managerii de proiect să adopte cele mai stricte standarde de ventilație și de securitate. Proiectarea eficientă se bazează pe trei piloni principali: Calculul Debitului de Aer, Amplasarea Optimizată a Echipamentelor și Utilizarea Echipamentelor Antiexplozie (ATEX).
1. Calculele Fluxului de Aer (Debitul de Ventilație)
Aceasta este cea mai importantă etapă de proiectare și trebuie efectuată de un inginer specializat. Scopul este menținerea concentrației de hidrogen sub pragul de siguranță de 1% din volumul total de aer.
Determinarea Surselor de Hidrogen: Calculul pornește de la specificul bateriilor. Deși formulele precise pot fi complexe (incluzând constante Faraday și temperatura), principiul de bază este de a evalua curentul de egalizare (sau de supra-sarcină) aplicat pe celula de 2V cu capacitatea nominală cea mai mare din cameră. Cu cât este mai mare curentul, cu atât mai mult hidrogen este generat.
Formula de Siguranță: Formula standard asigură că volumul de aer introdus este suficient pentru a dilua debitul maxim de hidrogen, menținând un factor de siguranță de 4 (pentru a rămâne sub limita inferioară de explozie, LIE de 4%).
Schimburi de Aer pe Oră (ACH): În practică, majoritatea reglementărilor impun un număr minim de schimburi de aer pe oră (ACH), care, pentru camerele de încărcare, se situează adesea între 6 și 8 ACH. Cu toate acestea, pentru bateriile de 80V utilizate intensiv, o simplă cerință ACH bazată pe volumul camerei poate fi insuficientă și trebuie completată cu un calcul bazat pe rata de degajare a hidrogenului.
2. Amplasarea Optimizată a Sistemului de Ventilație
Deoarece hidrogenul este cel mai ușor gaz, modul în care aerul este admis și evacuat este la fel de important ca și volumul de aer schimbat.

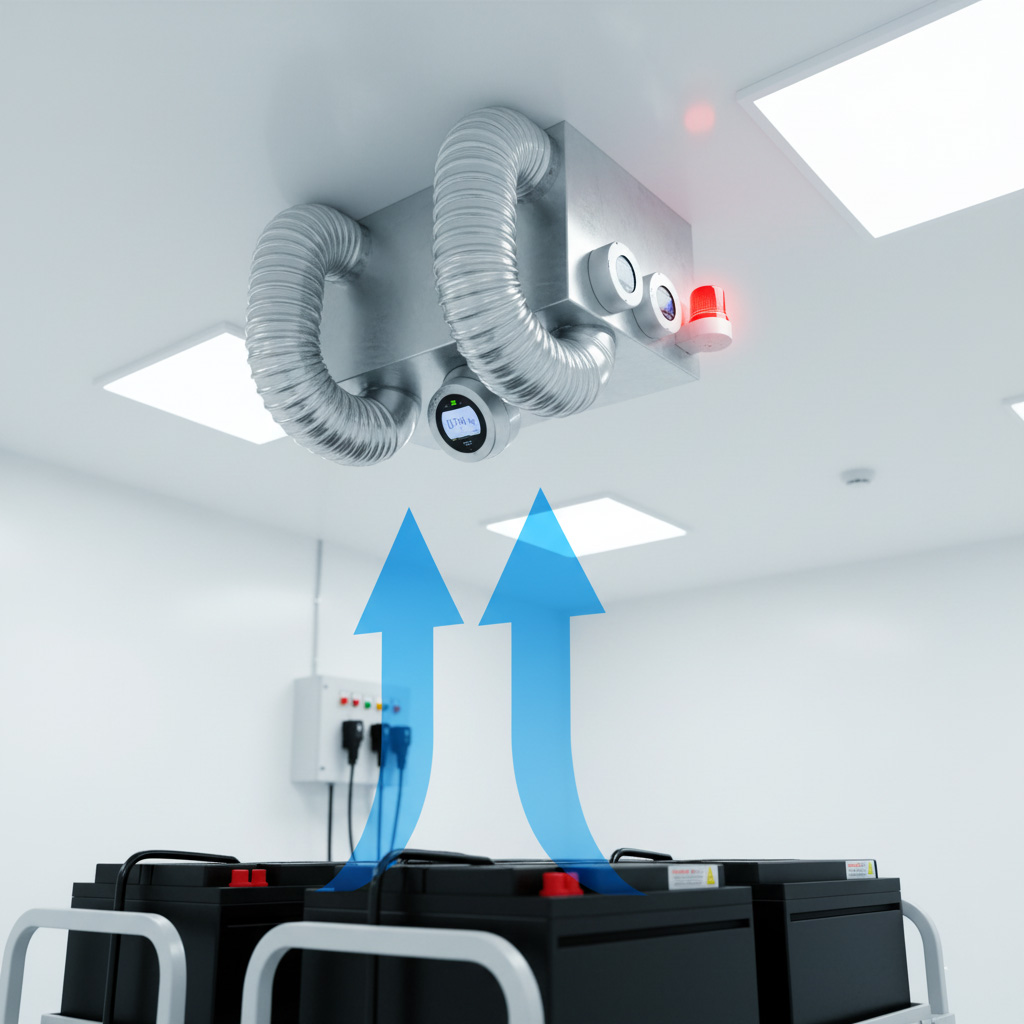

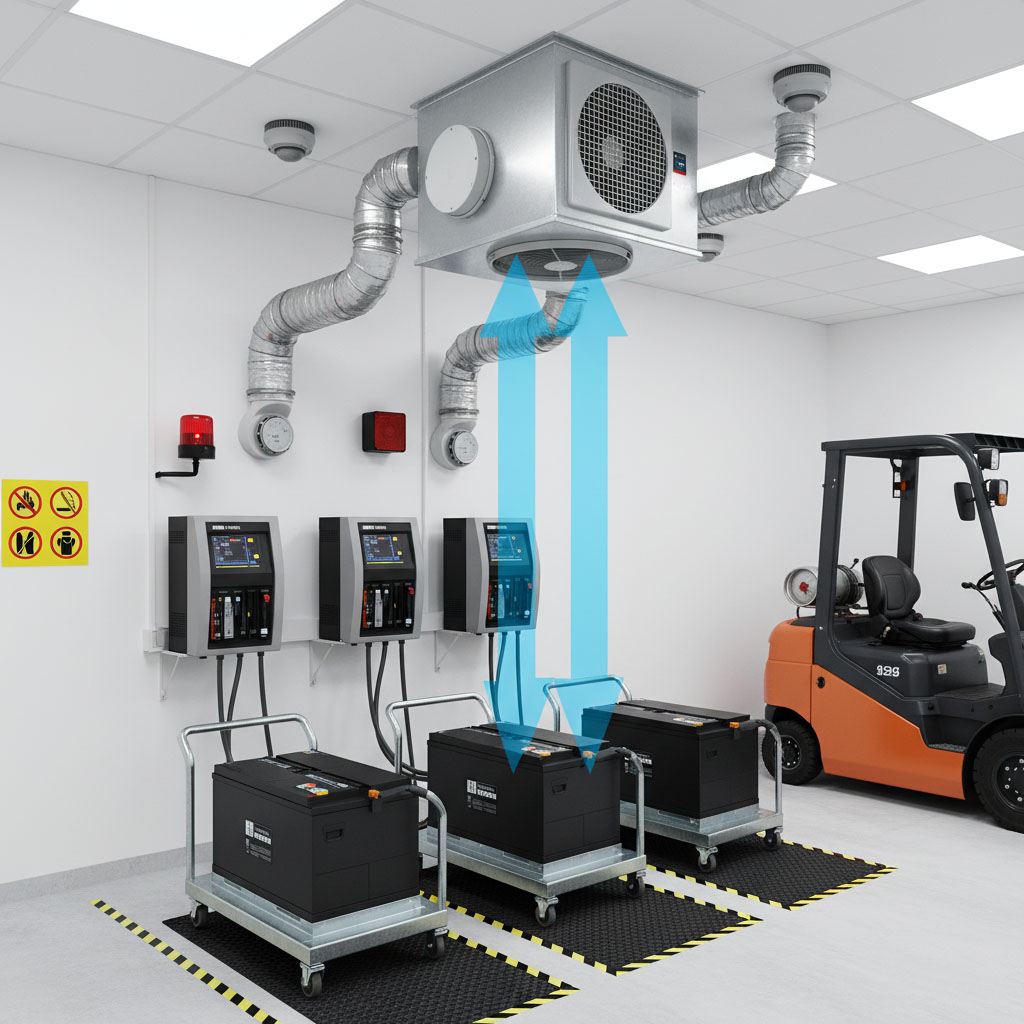

Evacuarea la Nivelul Tavanului: Grilele sau ventilatoarele de extracție (evacuare) trebuie poziționate obligatoriu la nivelul tavanului sau în cel mai înalt punct al camerei, unde hidrogenul se acumulează. Aerul viciat, bogat în hidrogen, trebuie eliminat direct în exterior, fără a fi recirculat în clădire.
Admisia la Nivelul Podelei: Aerul proaspăt trebuie introdus la nivelul podelei camerei. Această amplasare creează un flux de aer ascendent, care mătură eficient hidrogenul de jos în sus, forțându-l spre gurile de evacuare.
Ventilația Mecanică Forțată: Deși ventilația naturală poate fi luată în considerare în anumite cazuri, ventilația mecanică forțată (cu ventilatoare) este singura metodă acceptată pentru camerele închise de încărcare 80V, deoarece garantează debitul de aer necesar indiferent de condițiile meteo sau de presiunea vântului.
3. Echipament Clasificat ATEX (Anti-Explozie)
În zonele cu risc de acumulare a hidrogenului, orice sursă de aprindere trebuie eliminată.
Ventilatoare și Motoare ATEX: Toate componentele electrice ale sistemului de ventilație (motoare, ventilatoare, întrerupătoare) care se află în zona de risc (sau prin care trece aerul viciat) trebuie să fie certificate ATEX (Atmosfere Explozive). Aceste echipamente sunt concepute pentru a preveni formarea scânteilor care ar putea aprinde hidrogenul.
Senzorii de Hidrogen: Utilizarea detectorilor de hidrogen este obligatorie. Aceștia trebuie plasați la înălțime (aproape de tavan) și conectați la sistemul de ventilație și la cel de alimentare electrică. Acești senzori trebuie să îndeplinească o funcție triplă:
Activare automată a ventilației forțate la un prag scăzut (de ex., 0.5% H₂).
Alarmă sonoră și vizuală la un nivel de avertizare (de ex., 1.0% H₂).
Oprirea de urgență a încărcătoarelor (tăierea energiei electrice) la un prag critic de siguranță (de ex., 2.0% H₂).
Proiectarea unei camere de încărcare pentru bateriile de 80V necesită o precizie inginerească maximă, urmărind constant obiectivul de a dilua hidrogenul și de a elimina toate sursele potențiale de aprindere. Prin respectarea strictă a acestor cerințe, operatorii pot proteja personalul, echipamentele și continuitatea operațiunilor.
Managementul Ventilației și Monitorizarea: Asigurarea Siguranței Continue 80V
Proiectarea și instalarea unui sistem de ventilație eficient pentru camera de încărcare a bateriilor de 80V reprezintă doar jumătate din ecuație. Succesul pe termen lung și conformitatea cu normele de siguranță depind esențial de managementul inteligent și de monitorizarea activă a acestui sistem. Deoarece riscul de explozie este permanent pe durata încărcării, sistemul trebuie să fie mai mult decât un simplu ventilator; trebuie să fie un scut de protecție activ, capabil să reacționeze la concentrațiile periculoase de hidrogen.
1. Activarea Inteligentă a Ventilației (Sisteme Controlate)
Majoritatea spațiilor nu operează ventilația mecanică 24/7. Acest lucru ar fi ineficient din punct de vedere energetic și costisitor. Prin urmare, sistemele moderne de ventilație folosesc automatizarea pentru a se activa exact atunci când este necesar, adică în timpul procesului de încărcare sau la detectarea hidrogenului.
Interblocarea cu Încărcătoarele: Cel mai simplu și eficient mod de a controla ventilația este prin interblocare electrică (interlocking). Sistemul de ventilație trebuie să pornească automat de îndată ce orice încărcător din cameră este conectat și activ. O altă variantă este ca încărcătoarele să nu poată livra curent bateriei decât dacă sistemul de ventilație este confirmat funcțional. Această legătură directă elimină erorile umane și asigură că nu se încarcă nicio baterie de 80V fără ca ventilația să fie activă.
Optimizarea Bazată pe Timp: O metodă simplă presupune ca ventilația să funcționeze pe durata ciclului de încărcare, plus o perioadă suplimentară (de exemplu, 2-4 ore) după finalizarea acestuia, pentru a evacua orice reziduu de hidrogen.
2. Senzorii de Hidrogen: Linia de Apărare Critică
Senzorii de gaz hidrogen reprezintă cel mai important instrument de monitorizare. Aceștia nu doar măsoară concentrația, ci sunt integrați în sistemul de control pentru a declanșa măsuri de urgență.
Amplasarea Senzorilor: Deoarece hidrogenul se acumulează la înălțime, senzorii trebuie montați la nivelul tavanului sau în cel mai înalt punct al camerei, în locurile cu cel mai probabil risc de acumulare (de exemplu, deasupra bateriilor).
Acțiunea în Trei Trepte: Senzorii trebuie programați pentru a acționa în funcție de trei praguri critice de concentrație:
Pragul 1 (Activare – 0.5% H₂): La detectarea unei concentrații foarte scăzute (mult sub limita de siguranță de 1%), senzorul activează automat ventilația forțată sau o comută pe viteza maximă.
Pragul 2 (Avertizare – 1.0% H₂): La atingerea pragului de siguranță, se declanșează o alarmă sonoră și vizuală (de tip becon intermitent) pentru a alerta personalul să părăsească zona.
Pragul 3 (Oprire de Urgență – 2.0% H₂): Dacă concentrația se apropie periculos de mult de Limita Inferioară de Explozie (LIE de 4%), senzorul trebuie să trimită un semnal către un întrerupător principal pentru a opri imediat alimentarea electrică a tuturor încărcătoarelor din cameră, eliminând sursa de risc.
3. Mentenanță și Verificări Periodice
Chiar și cel mai performant sistem se poate degrada. Mentenanța regulată este vitală pentru a asigura că performanța inițială nu scade.
Verificarea Debitelor de Aer: Periodic, un tehnician calificat trebuie să utilizeze un anemometru pentru a măsura debitul real de aer evacuat. Acest lucru confirmă dacă sistemul continuă să atingă volumul de schimb de aer specificat în proiect (6-8 ACH sau conform calculelor).
Curățarea Sistemului: Grilajele de admisie și evacuare trebuie curățate de praf, pânze de păianjen sau alte obstrucții care pot reduce drastic eficiența ventilației.
Calibrarea Senzorilor ATEX: Senzorii de hidrogen sunt dispozitive de precizie care pot deriva în timp. Aceștia trebuie calibrați anual (sau conform specificațiilor producătorului) de către o companie autorizată pentru a garanta că citirile sunt exacte și că pot declanșa corect sistemul de urgență.
4. Prevenirea Recirculării și a Măsurilor Secundare
Evacuarea Directă: Conductele de evacuare trebuie să deverseze aerul saturat cu hidrogen în afara clădirii, la o distanță sigură de ferestre, guri de admisie de aer sau zone de trafic intens, pentru a preveni reintroducerea gazului în interior.
Controlul Accesului: Restricționarea accesului în camera de încărcare doar la personalul instruit și eliminarea oricăror surse de flacără deschisă, fumat sau echipamente electrice neesențiale sunt măsuri secundare, dar absolut necesare.
Prin implementarea unui management bazat pe automatizare și pe monitorizarea constantă cu senzori ATEX, riscul inerent al utilizării bateriilor de 80V plumb-acid este controlat și menținut sub pragul critic. Acest efort de mentenanță continuă nu este doar o cerință legală, ci o investiție directă în siguranța angajaților și în protecția capitalului material al companiei.
Concluzie: Prioritizarea Siguranței
Ventilația adecvată a camerelor de încărcare a bateriilor de 80V nu este o opțiune, ci o necesitate legală și operațională. Investiția într-un sistem de ventilație mecanică eficient, amplasat corect și echipat cu senzori de hidrogen de clasă ATEX, este cea mai importantă măsură de siguranță pe care o puteți lua.
La final, o cameră de încărcare 80V bine ventilată asigură nu doar conformitatea, ci și funcționarea neîntreruptă a flotei dumneavoastră, protejând în același timp cea mai valoroasă resursă: echipa dumneavoastră.
Pentru o evaluare a riscurilor specifică spațiului dumneavoastră și pentru calculul exact al debitului de ventilație necesar, apelați întotdeauna la consultanți specializați în siguranța industrială și sistemele de ventilație ATEX.
Cea mai mare preocupare de siguranță în zona de încărcare a bateriilor plumb-acid este degajarea hidrogenului (H₂) – un gaz inodor, incolor și extrem de exploziv, care se eliberează prin electroliză. Pentru bateriile de înaltă tensiune (cum ar fi cele de 80V), riscul este amplificat, impunând cerințe de ventilație mult mai stricte decât pentru cele de tensiune joasă.
Acest ghid detaliat explorează cerințele specifice de ventilație a camerei de încărcare 80V, oferind soluții concrete pentru a asigura siguranța personalului, protecția echipamentelor și conformitatea cu normele legale.
